Installation des fenêtres, des portes et des lanterneaux (GCR FT-9.7.6.1. -01)

Niveaux de protection contre les précipitations selon la norme CAN/CSA-A440.4-07.

L’objectif de cette fiche technique est de guider les concepteurs vers les méthodes d’installations adéquates pour se conformer aux exigences de protection contre les précipitations des ouvertures telles qu’édictées par la norme A440.4-07, en fonction de la réalité climatique au Québec et de la conception des bâtiments de faible hauteur.

Référence au Code de construction du Québec, Chapitre 1 – Bâtiment, et Code national du bâtiment – Canada 2010 (modifié) (ci-après nommé Code) et à la norme CAN/CSA-A440.4-07, Installation des fenêtres, des portes et des lanterneaux (ci-après nommé A-440.4-07).

Veuillez noter que cette fiche fait partie d’un ensemble de fiches techniques à paraître et qui serviront à faire le point sur l’installation des fenêtres, des portes et des lanterneaux concernant leur isolation et leur protection contre les précipitations.

Obligations

L’article 9.7.6.1. du Code 2010 précise que l’installation des fenêtres, des portes et des lanterneaux doit être conforme à la norme A440.4-07 et qu’elle doit aussi se conformer aux exigences de la section 9.27. « Revêtement extérieur ».

Comme l’article 11.2.1.2. « Exigences générales » de la partie 11 du Code, réfère aux sections 9.7. et 9.27. du Code, on peut donc aussi dire que toutes les constructions de logements visés par la partie 11 doivent respecter ces exigences. Notez que la présente fiche est concentrée sur les exigences de la norme A440.4-07, mais doit aussi être lue en complément de la fiche FT-9.27.3.8. -01 déjà parue.

Domaine d’application de la norme

La norme A440.4-07 est une norme nationale qui énonce les méthodes pour l’installation ou le remplacement des fenêtres, des portes et des lanterneaux et a comme objectif d’assurer une performance minimale pour ces ouvertures.

Elle vise les bâtiments de faible hauteur principalement utilisée comme habitation sans égard à l’aire de bâtiment de sorte qu’elle devrait être utilisée en référence pour des bâtiments de faible hauteur visés par la partie 3 en plus de ceux pour lesquels elle est obligatoire et visés par la partie 9.

La norme A440.4-07 a été élaborée pour décrire les méthodes d’installation ou le remplacement, des fenêtres, des portes extérieures et des lanterneaux préfabriqués, dans les conditions suivantes :



a) Les fenêtres (y compris les pans de verre)

  • Celles qui sont visées par la norme CAN/CSA-A440/A440.1; ou
  • Celles qui sont de classe R1 ou LC2 et visées par la norme AAMA/WDMA/CSA 101/I.S.2/A440.

b) Les portes

  • Celles qui sont visées par les normes CAN/CGSB-82.1, CAN/CGSB-82.5 ou CAN/CSA-O132; ou
  • Celles qui sont de classe R1 ou LC2 et visées par la norme l’AAMA/WDMA/CSA 101/I.S.2/A440.

c) Les lanterneaux

  • Ceux qui sont visés par la norme CAN/CGSB-63.14-M89; ou
  • Ceux qui sont de classe R1 ou LC2 et visées par la norme AAMA/WDMA/CSA 101/I.S.2/A440.

Elle est donc conçue pour aller de pair avec les ouvertures visées par la partie 9 du code en plus de celles visées par l’article 5.10.2.2., lorsqu’elles sont de classes R1 ou LC2.

Principaux critères de la norme

La norme CAN/CSA-A440.4-07 contient, entre autres, des critères pour :

  1. La préparation et la protection des ouvertures pour lutter contre les infiltrations d’eau;
  2. L’isolation des baies au pourtour des ouvertures;
  3. L’installation (calage, ancrage);
  4. La lutte contre le passage de l’air (pare-air) et le passage de la vapeur d’eau (pare-vapeur).



La présente fiche traite de la lutte contre les infiltrations d’eau. Les autres critères seront abordés subséquemment dans d’autres fiches techniques à paraître.

Préparation et protection des ouvertures pour lutter contre les infiltrations d’eau

Critères climatiques

La norme A440.4-07 est conçue de manière à ce que le concepteur puisse adapter la méthode de protection des ouvertures en fonction du niveau d’exposition de chacune des ouvertures.

Le niveau d’exposition, qualifié de « élevé », « modéré » ou de « faible » est déterminé en fonction de trois (3) critères :

1. L’indice d’humidité (IH)

  • Indice établi selon l’emplacement où se trouve le bâtiment en consultant le Tableau A-1 de la norme tiré lui-même du tableau C-2 de l’annexe C du Code.

2. Le facteur orographique

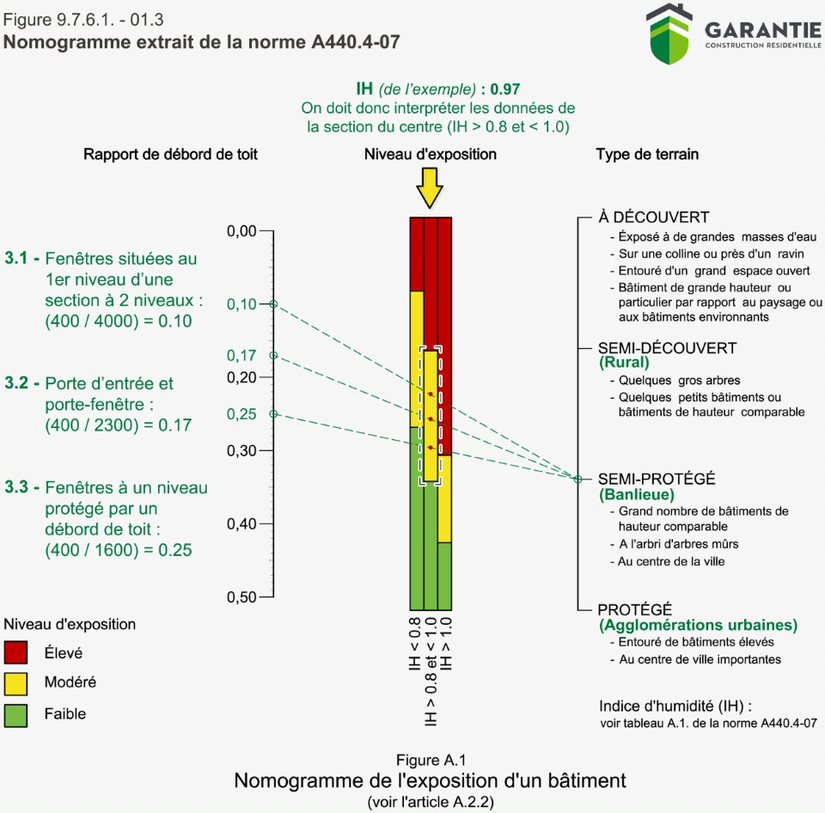

  • Facteur établi en fonction du relief autour du bâtiment, de la végétation, d’autres édifices ou de tout autre facteur qui pourrait faire en sorte qu’une ouverture soit plus ou moins exposée aux intempéries. Les critères sont énumérés sur la figure A.1 (nomogramme) de la norme A440.4-07 (voir fig. 9.7.6.1. – 01.3).

3. Le degré de protection (rapport de débord de toit)

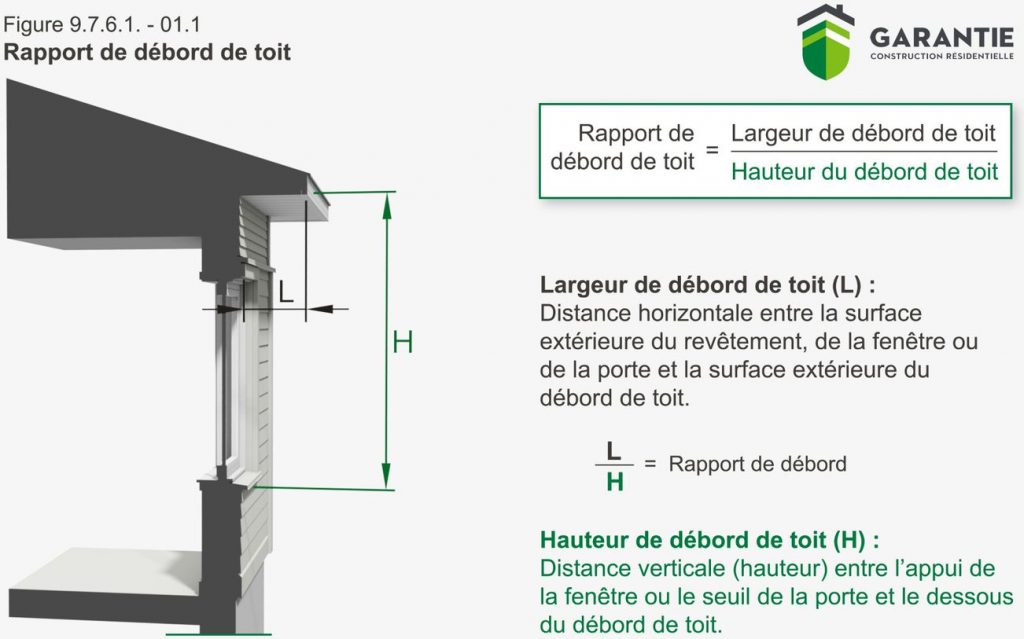

  • Calculé en divisant la largeur du débord de toit par la hauteur entre le débord de toit et le dessus de l’appui de l’ouverture (voir fig. 9.7.6.1. – 01.1 et 9.7.6.1. – 01.2).

Une fois la valeur des trois critères établis (l’indice d’humidité (IH), le facteur orographique et le degré de protection), la norme A440.4-07 inclut un graphique nommé nomogramme (Figure A.1) qui sert à déterminer le niveau d’exposition de l’ouverture à partir des résultats obtenus.

Ensuite c’est en fonction du niveau d’exposition obtenue « élevé », « modéré » ou « faible » que la norme A440.4-07 prescrit une méthode de protection pour l’ouverture.

Ceci signifie qu’en théorie, pour un bâtiment donné, la norme A440.4-07 pourrait prescrire des méthodes de protections différentes pour chacune des ouvertures, selon leur niveau d’exposition respectif soit « élevé », « modéré » ou « faible ».

Exemple :

  • Maison unifamiliale située à Victoriaville
  • Débord de toit de 400 mm (16 po)
  • Terrain dans un secteur déjà construit avec des arbres matures
  1. Indice d’humidité (IH) : 0.97
  2. Facteur orographique : banlieue

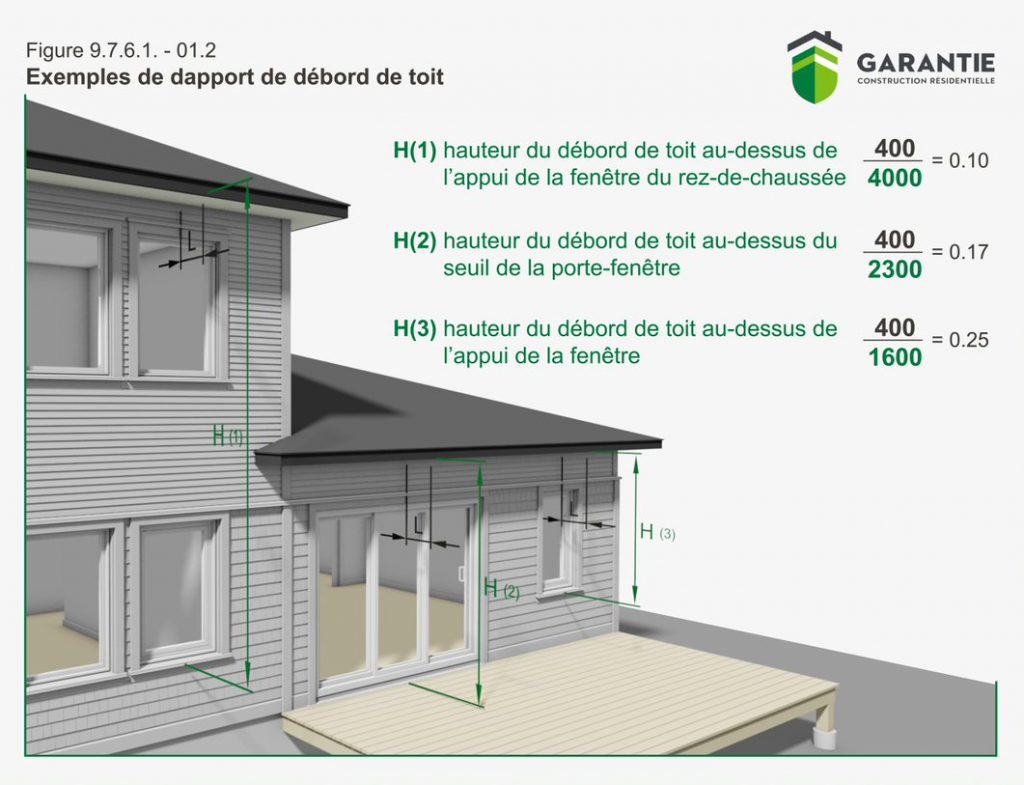

  3. Degré de protection (rapport de débord de toit tiré de la figure 9.7.6.1.-01.2) :
    1. Fenêtres situées au 1er niveau d’une section à 2 niveaux : (400 / 4000) = 0.10
    2. Porte d’entrée et porte-fenêtre : (400 / 2300) = 0.17
    3. Fenêtres à un niveau protégé par un débord de toit : (400 / 1600) = 0.25

On peut donc dire que pour les portes et plusieurs fenêtres de cet exemple, le niveau d’exposition sera « modéré » et la norme A440.4-07 dictera une méthode de protection en conséquence pour ces ouvertures.

Conclusion

Garantie GCR est d’avis que d’ajuster la méthode de protection en fonction des localités ou des ouvertures individuellement n’est pas réaliste et que ceci présente un trop grand risque d’erreurs pour les constructeurs.

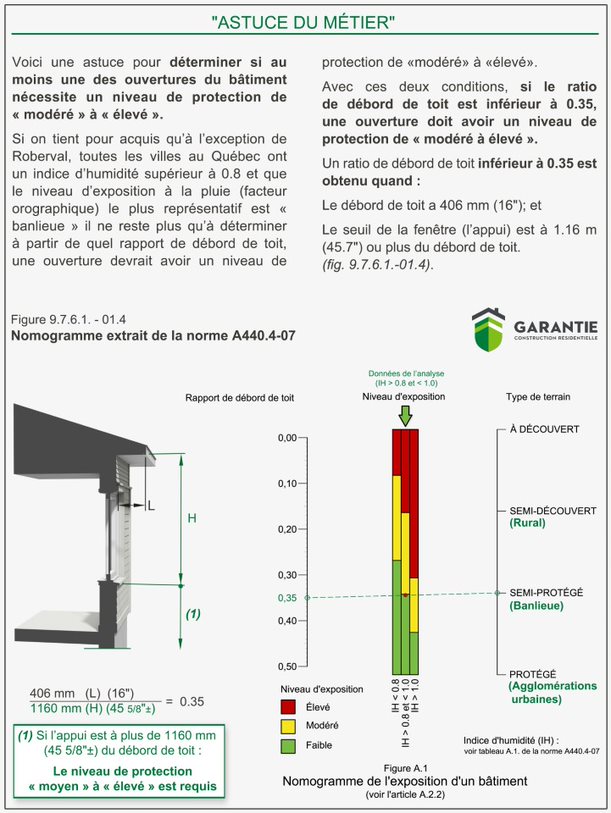

Garantie GCR recommande donc d’établir le niveau d’exposition pour des conditions d’exposition de « modéré» à « élevé », car dans la majorité des cas, le contrôle des infiltrations d’eau sera optimal et la gestion des méthodes de construction en sera simplifiée et plus efficace.

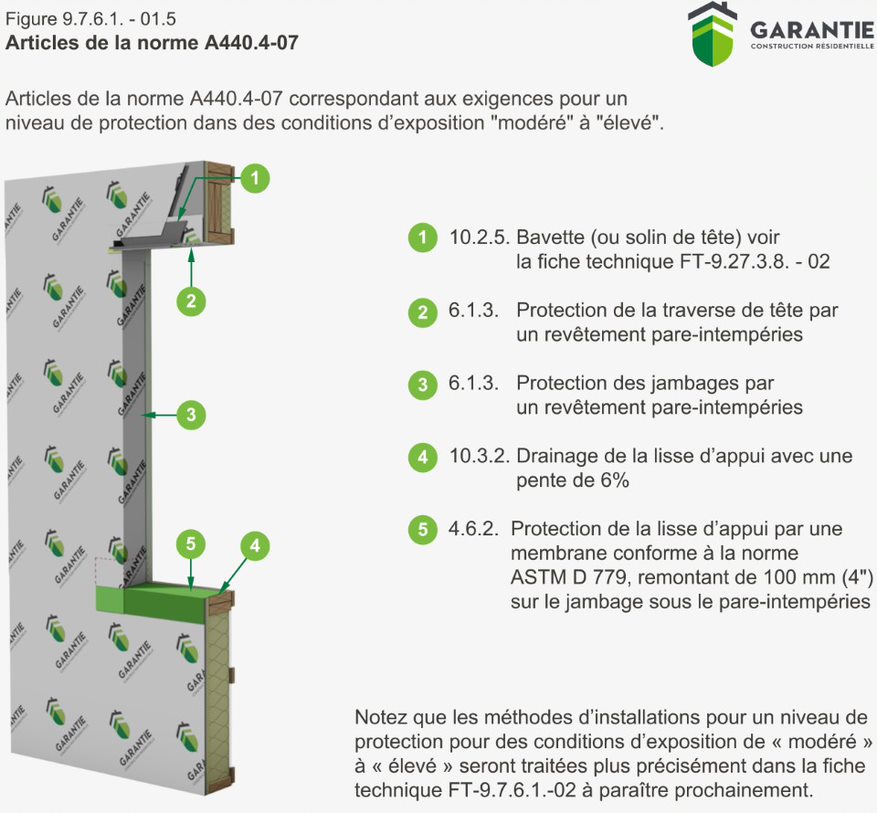

Notez que les méthodes d’installations pour un niveau de protection pour des conditions d’exposition de « modéré » à « élevé » seront traitées plus précisément dans la fiche technique FT-9.7.6.1.-02.

Malgré ces recommandations, il est important de toujours tenir compte de l’emplacement réel du bâtiment et de tout facteur qui engendrerait la nécessité d’avoir recours à une méthode de protection supérieure de type « très élevé » comme par exemple, une exposition à des vents importants dus au relief ou à la proximité de cours d’eau d’envergures. C’est toujours l’ensemble final construit qui doit performer.
La norme A440.4-07 prévoit donc également des mesures pour une exposition « très élevée » et c’est au concepteur d’y voir.

Cliquez ici pour télécharger la version imprimable de la fiche technique FT-9.7.6.1. -01.



Cette fiche peut faire l’objet de changement sans préavis et il est du devoir de l’utilisateur de se référer à la dernière version disponible sur le site Web de GCR.
