Fenêtres de sous-sol installées sur un mur de fondation

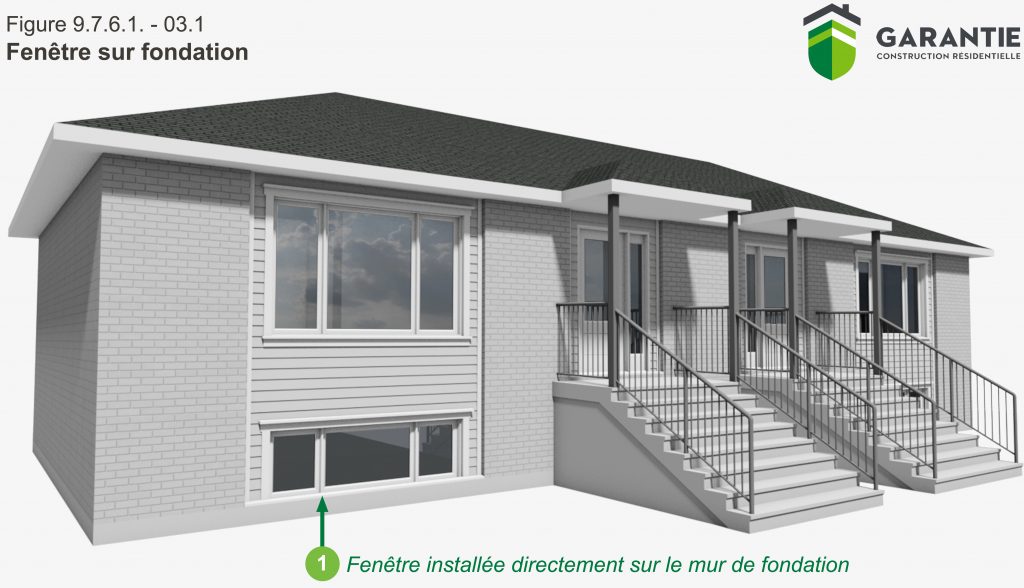

La présente fiche technique est un complément d’information sur l’installation des fenêtres visant à apporter certaines précisions sur l’installation des fenêtres de sous-sol positionnées directement sur un mur de fondation de béton (fig. 9.7.6.1. – 03.1).

Cette fiche constitue un complément d’information aux fiches déjà parues sur l’installation des fenêtres, des portes et des lanterneaux  :

FT-9.7.6.1.-01 – Niveaux de protection contre les précipitations selon la norme A440.4-07

FT-9.7.6.1.-02 – Méthode de protection contre les précipitations pour un niveau d’exposition « modéré » à « élevé ».

Référence au Code de construction du Québec, Chapitre 1 – Bâtiment, et Code national du bâtiment – Canada 2010 (modifié) (ci-après nommé Code) et à la norme CAN/CSA-A440.4-07, Installation des fenêtres, des portes et des lanterneaux (ci-après nommé A-440.4-07).

Premièrement, il faut établir que ces fenêtres doivent respecter les mêmes critères d’installation que les autres fenêtres situées ailleurs dans l’enveloppe du bâtiment (voir les fi ches techniques FT-9.7.6.1.-01 et – 02 pour plus de détails). Et, à cet effet, la norme A440.4-07 est claire sur le traitement des seuils de fenêtres. Les seuils des fenêtres doivent être traités de façon à respecter l’installation requise des solins du seuil, de l’appui extérieur ou, le cas échéant, des exigences de drainage de la lisse d’appui.

C’est pourquoi nous pouvons dire qu’une fenêtre installée directement sur le mur de fondation, sans pente vers l’extérieur, ne répond pas aux exigences de la norme A440.4 dans le cas où un seuil drainé est requis. Lorsque l’on procède à l’analyse de la fenêtre illustrée à la fi gure 9.7.6.1. – 03.1, nous obtenons un « ratio de débord » de toit très petit ets le cas d’une exposition « rurale », un niveau d’exposition de « modéré » à « élevé ».

Rappelons que le code exige que l’installation de la fenêtre soit conforme à la norme A440.4 et cette norme exige un seuil drainé lorsque les conditions énumérées à l’article 10.3.1. s’appliquent. En conclusion, la fenêtre devrait idéalement être installée sur une pièce de bois pour permettre de réaliser la pente, le calage, la fi xation et l’étanchéité vapeur/air/eau conformément à la norme (fi g. 9.7.6.1. – 03.2).

Cependant, il faut dire qu’il est aussi possible de faire une pente avec le béton lors de la coulée (fi g. 9.7.6.1. – 03.3). Il faut alors impliquer les coffreurs pour l’aménagement de la pente à l’endroit prévu de l’installation de la fenêtre et ensuite appliquer les exigences d’étanchéité prescrites.



→ Télécharger la version imprimable de la fiche technique FT-9.7.6.1. – 03

Cette fiche peut faire l’objet de changement sans préavis et il est du devoir de l’utilisateur de se référer à la dernière version disponible sur le site Web de GCR.

RÉFÉRENCES

Garantie de Construction Résidentielle (GCR)

CAN/CSA-A440.4-07 – Installation des fenêtres, des portes et des lanterneaux Association canadienne de normalisation (CSA)



Code de construction du Québec, Chapitre I – Bâtiment, et Code national du Bâtiment – Canada 2010 (modifié) CNRC, 2015

9.7.6.1. – Installation des fenêtres, des portes et des lanterneaux



Cette fiche est basée sur l’état des connaissances disponibles au moment de son élaboration et ne constitue pas un avis ou un conseil technique. Elle est fournie uniquement à titre informatif et l’utilisateur assume donc l’entière responsabilité des conséquences pouvant résulter de l’utilisation de ladite fiche. En effet, il lui appartient de se référer, le cas échéant, à toute ressource appropriée à son projet. Conséquemment, GCR se dégage de toute responsabilité à cet égard. Les illustrations contenues dans les fiches techniques constituent une des façons de remplir les exigences du Code de construction. Il est possible que les détails des concepteurs diffèrent de ce qui est indiqué aux fiches techniques et qu’ils soient conformes au Code de construction.
